Фундаменти опор ЛЕП це залізобетонний виріб незвичайної форми, вони розміщуються під повітряними опорами високовольтних ліній електропередач. Фундамент опор робить опори ЛЕП більш стійкими до впливу вітрових потоків. Головною особливістю застосування даної конструкції полягає в тому, що основою фундаменту опори є міцний сталевий каркас залитий бетоном.
Завдяки цьому залізобетонні опори ЛЕП знаходяться в цілковитій безпеці при складних погодних умовах і можуть простояти до п'ятдесяти років.
Конфігурація фундаментів обирається відповідно до типу опор, чинного на фундамент навантаження, а також характеристик грунту, в якій планується монтаж фундаментів. Вибір типу фундаментів здійснюється на основі монтажних креслень, розроблених для кожного типу опори.
На монтажних кресленнях вказується:
- план розміщення фундаментів;
- прив'язка ригелів, привантажувальної плит;
- район по ожеледі;
- швидкісний тиск вітру;
- кут повороту на лінії.
Металеві опори закріплюються на фундаментній опорній плиті парою-четвіркою болтів. Вибір опори для ЖБ стійок залежить від проектного рішення. У разі якщо встановлюються опори з відтяжками, фундаментом для них служать ЗБВ, забезпечені штирями. Заглиблюється (більше 5 м) фундамент складається з грибовидного фундаменту і стійки. Глибина закладення залежить від характеристик грунту і передбачуваних навантажень.

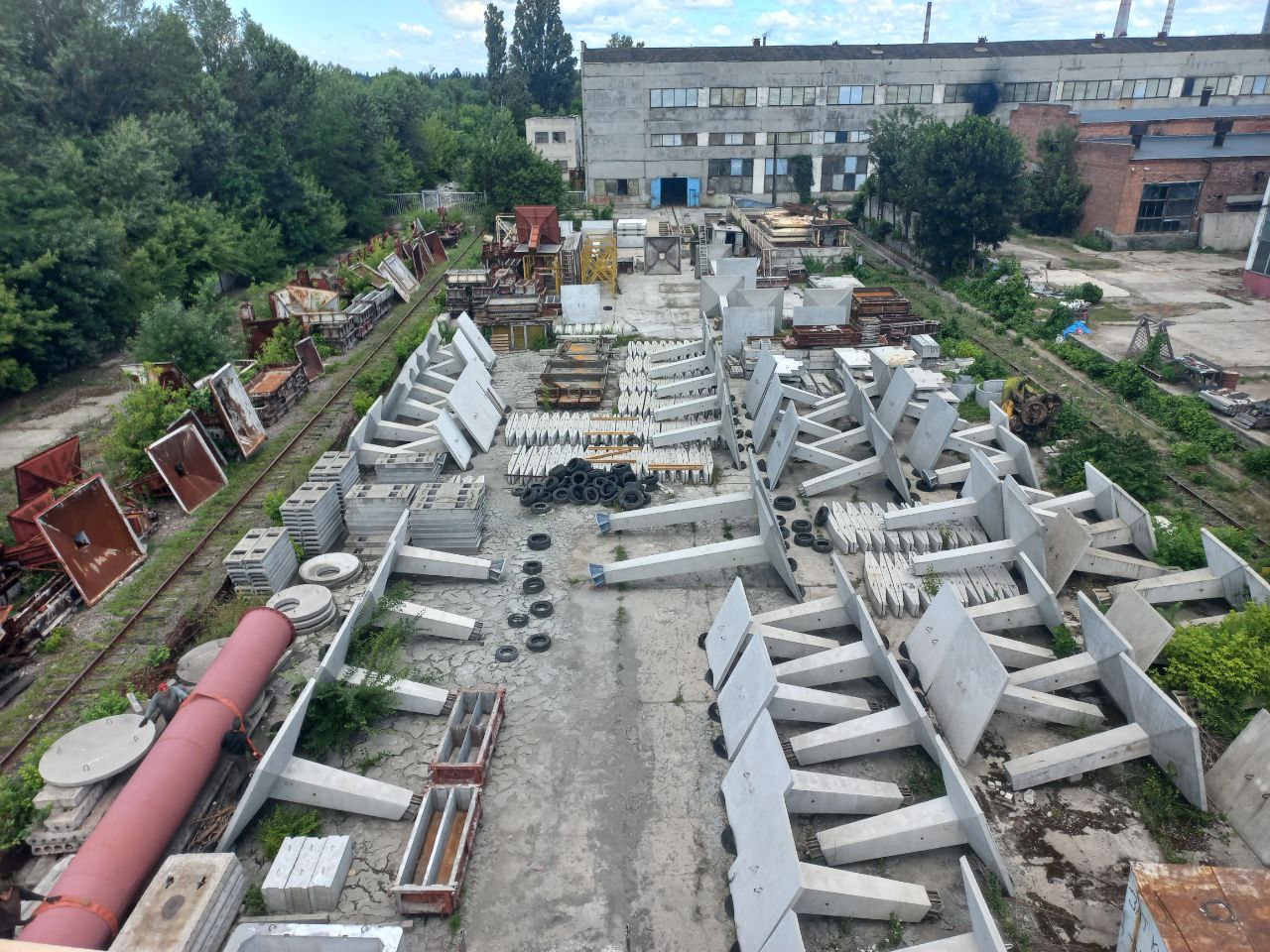

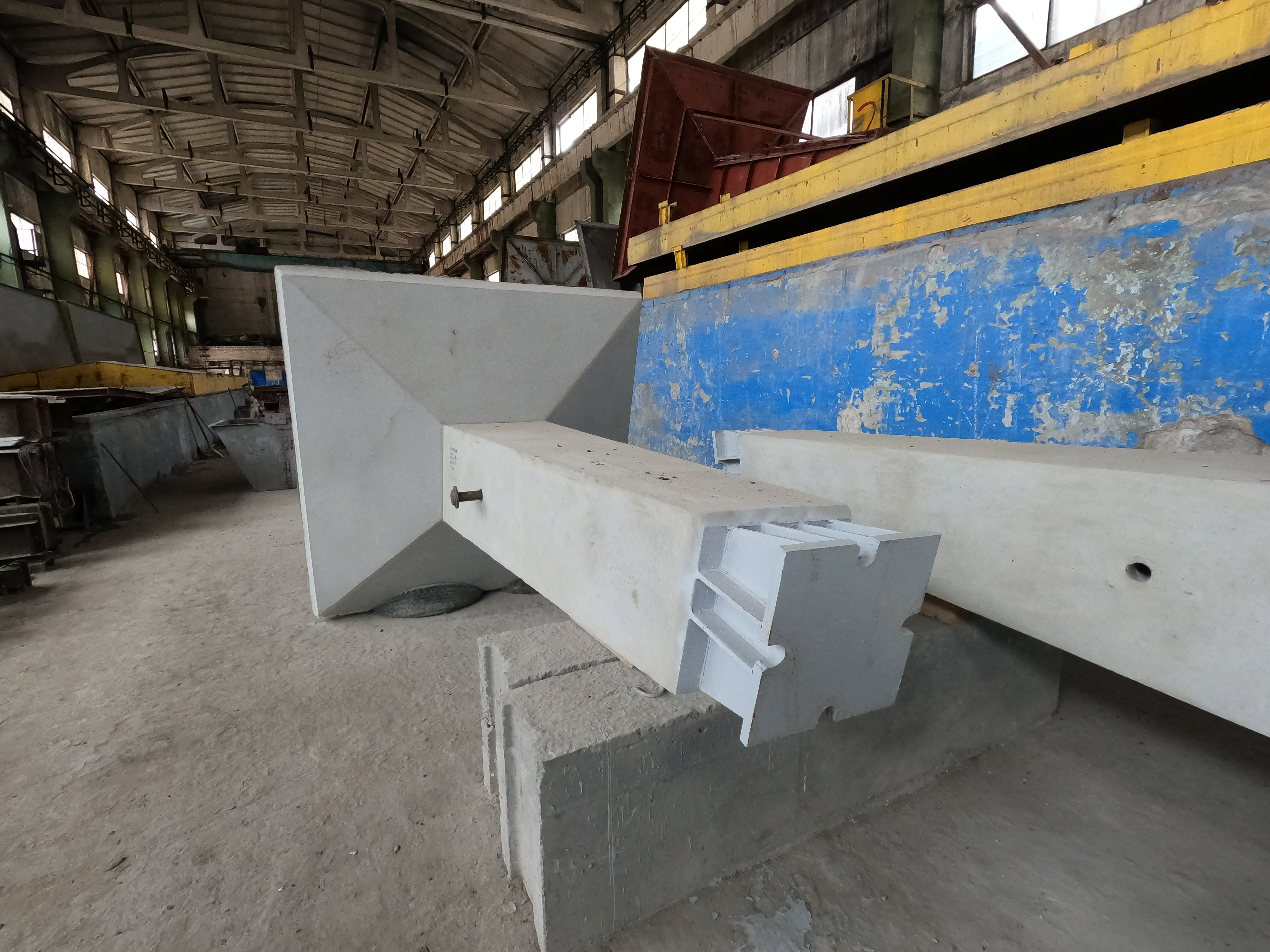

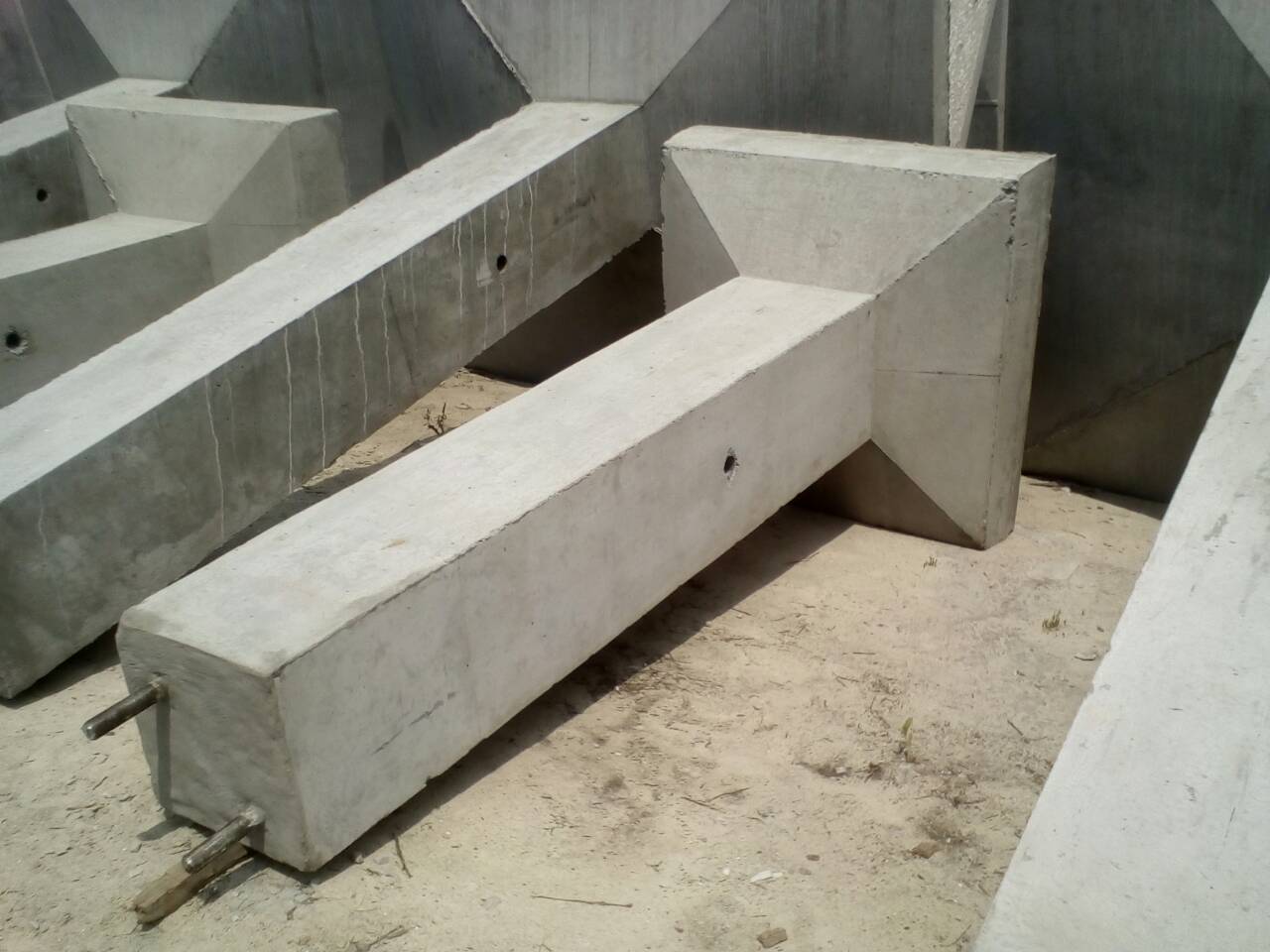

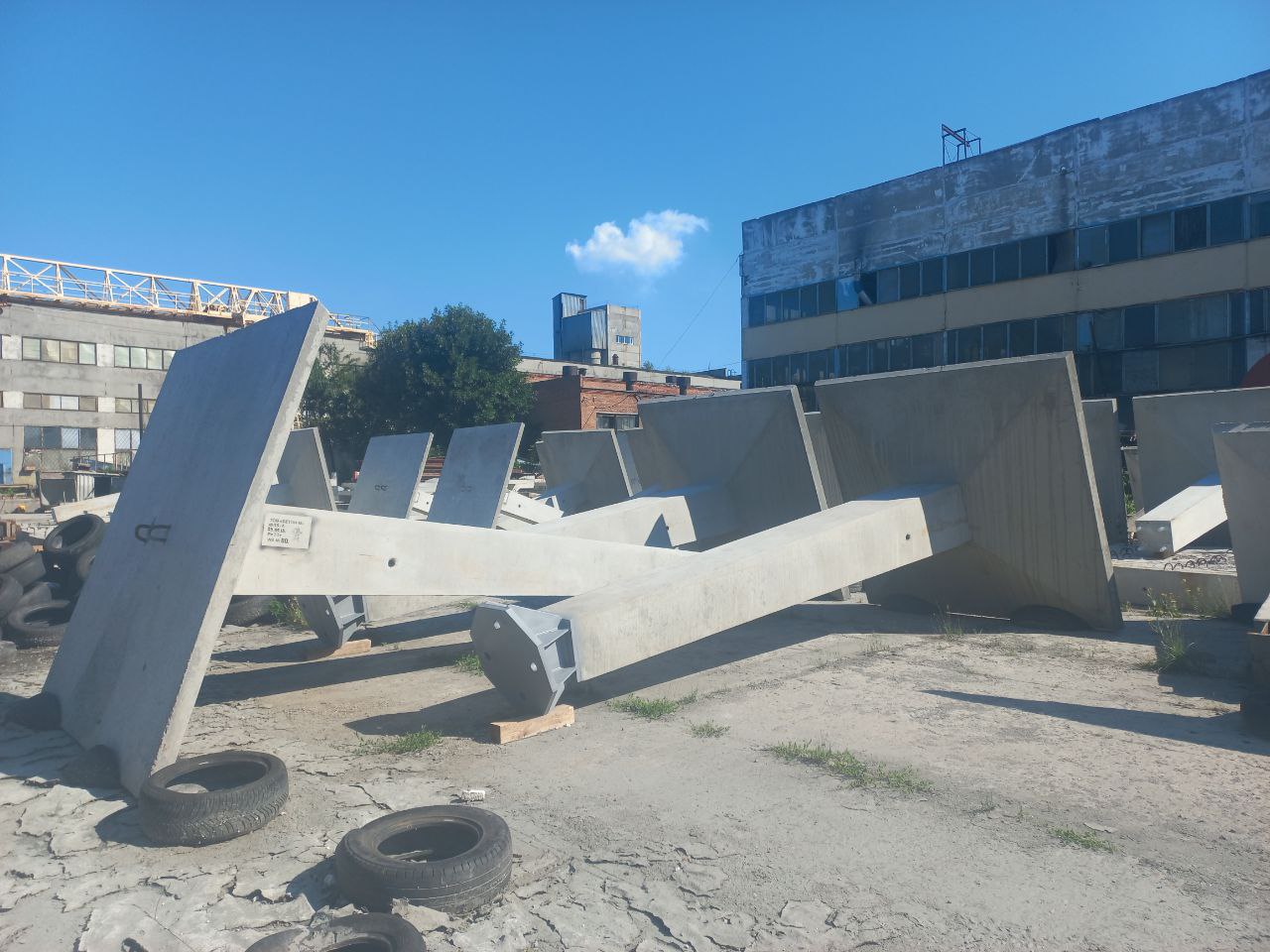

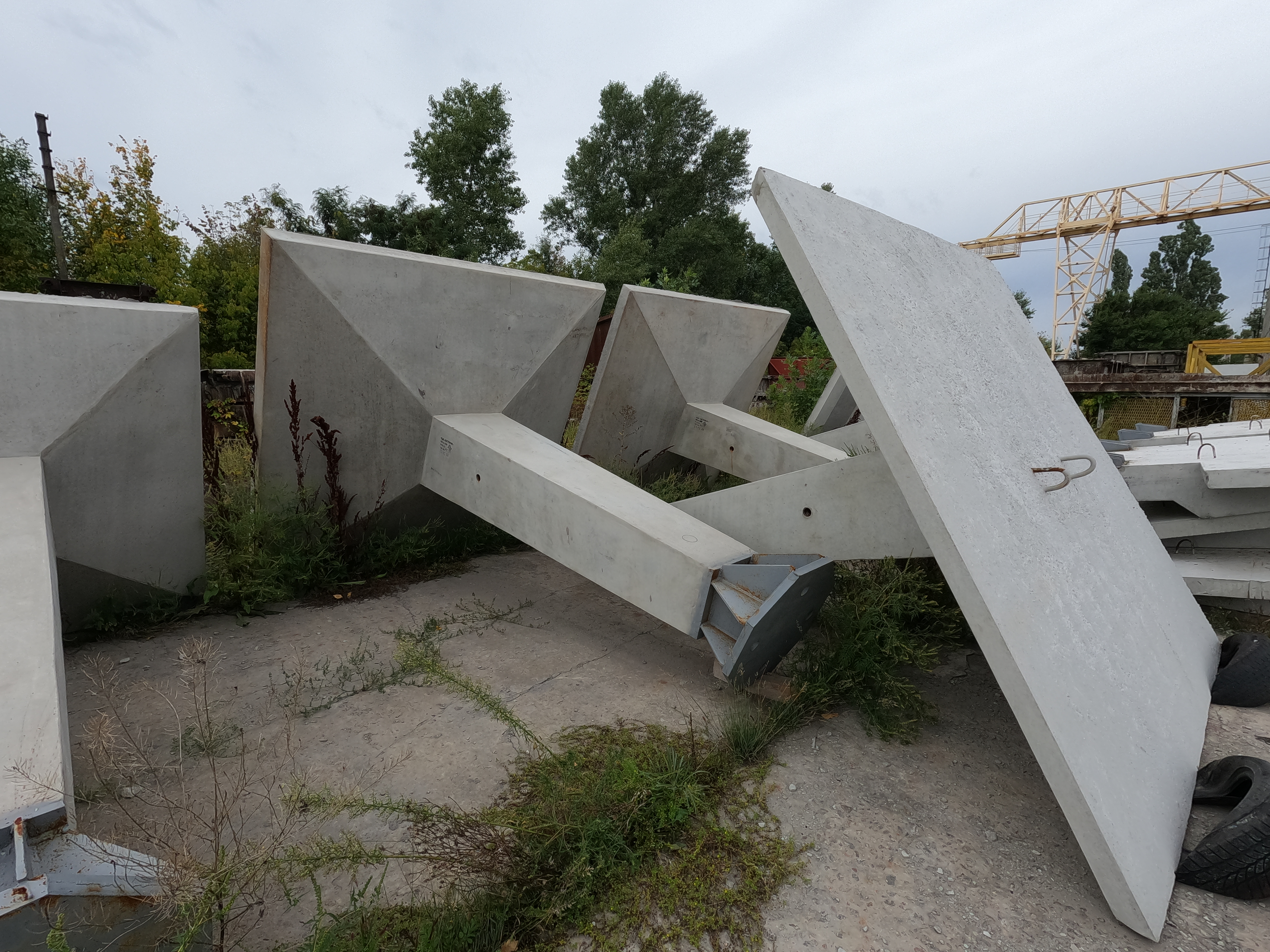

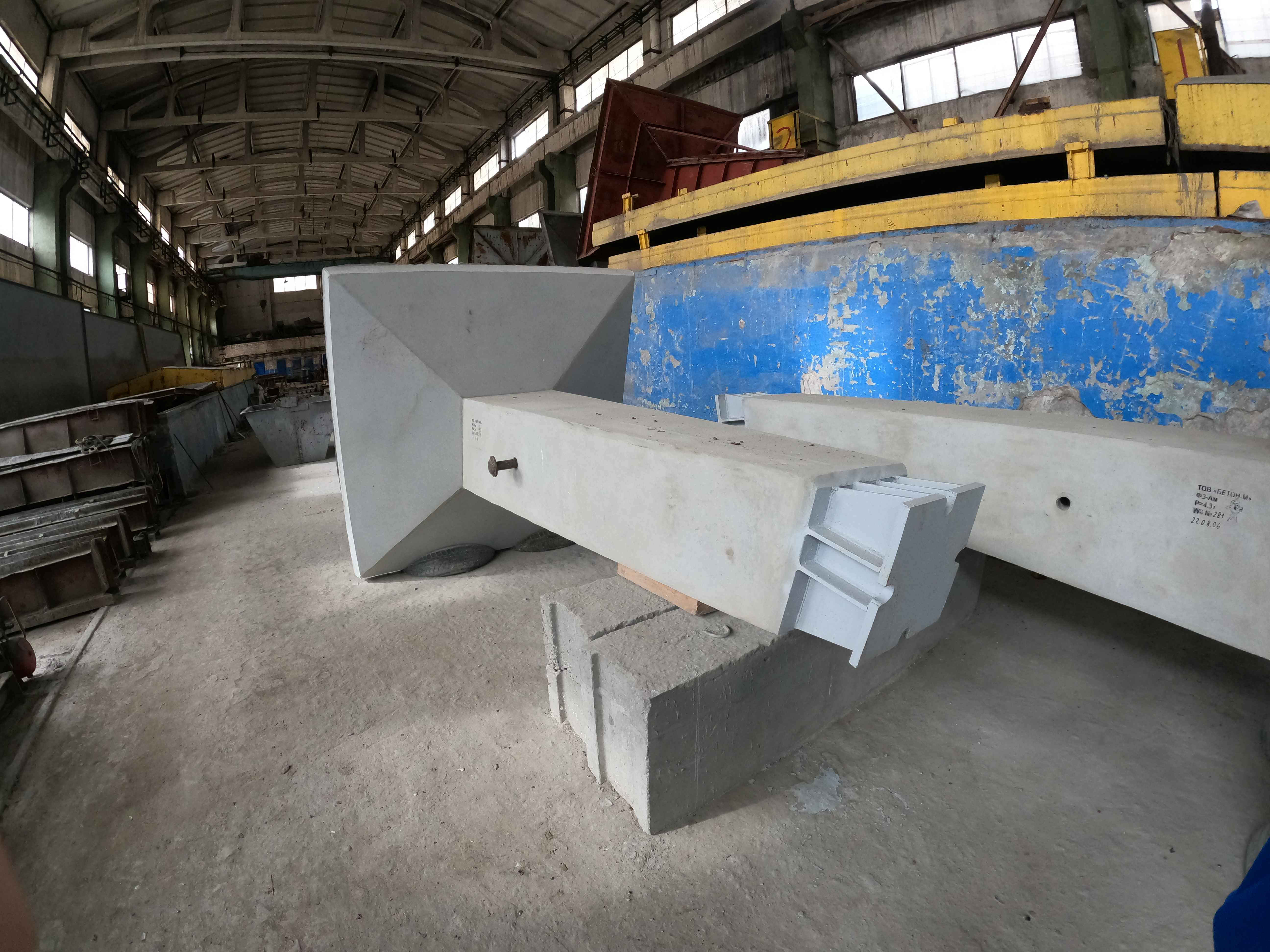

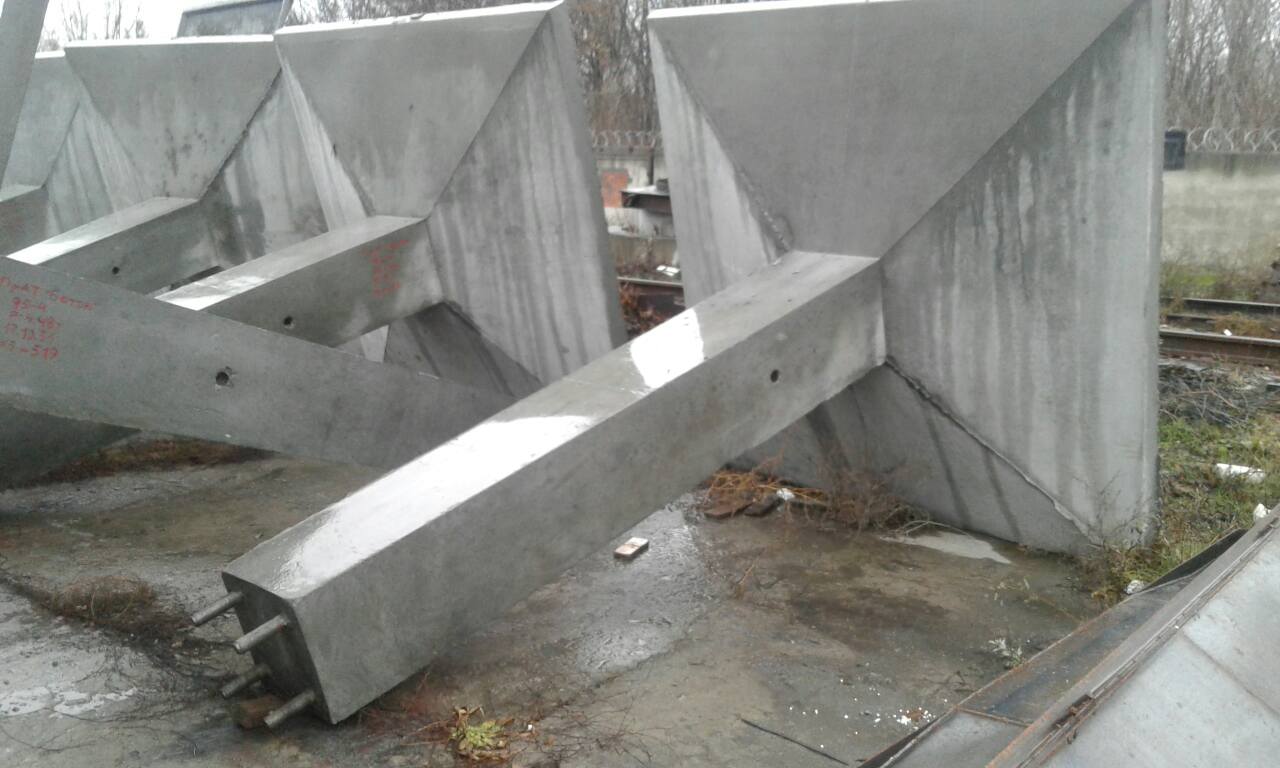

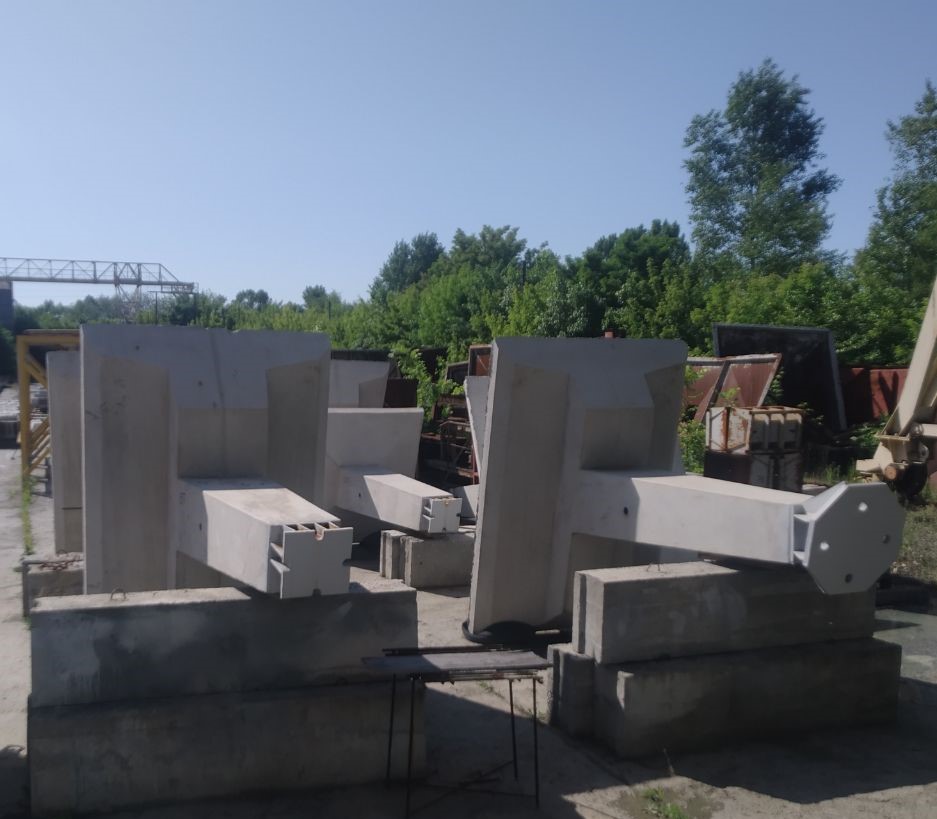

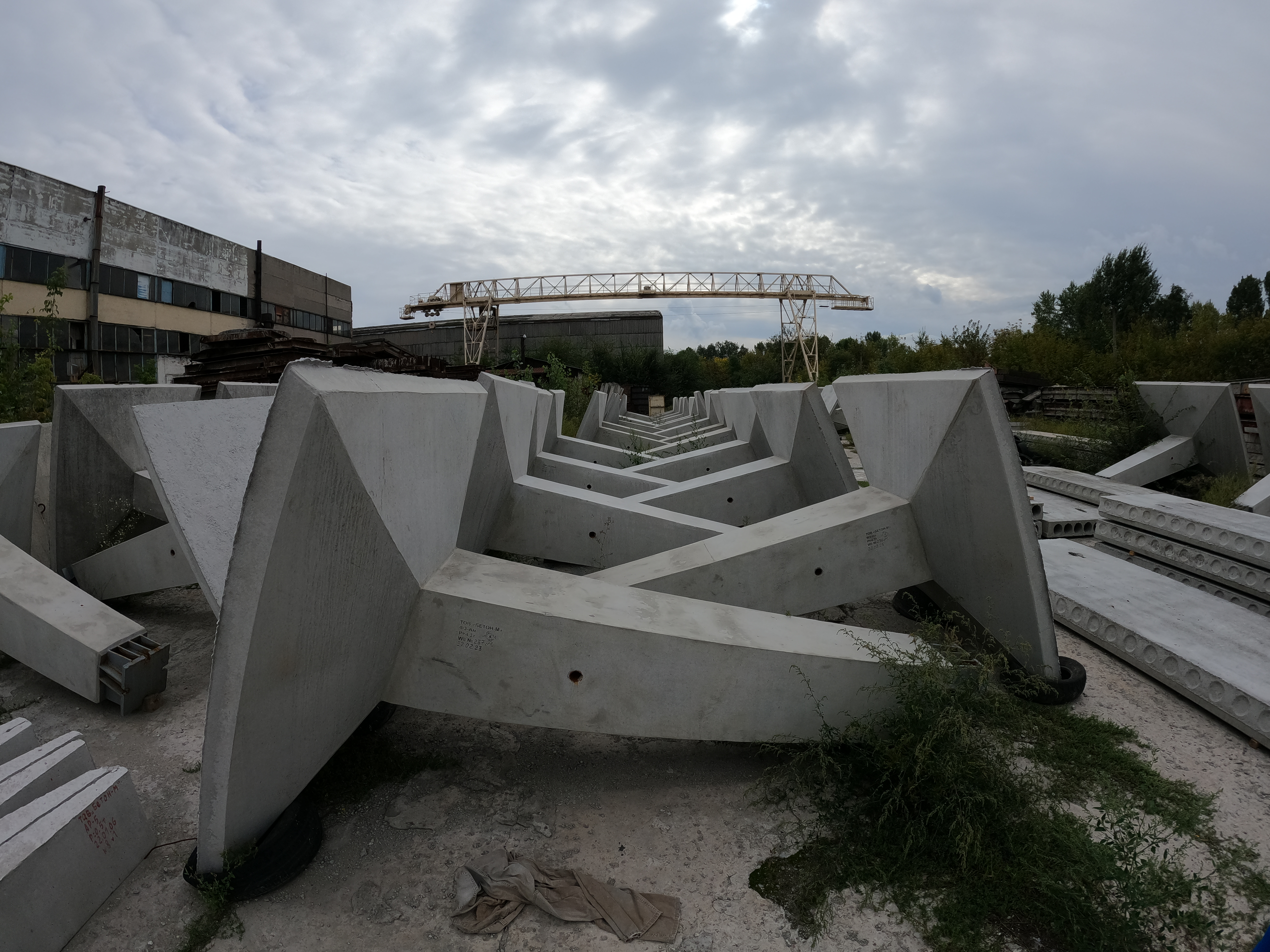

Ф3-Ам
Ф3-Ам

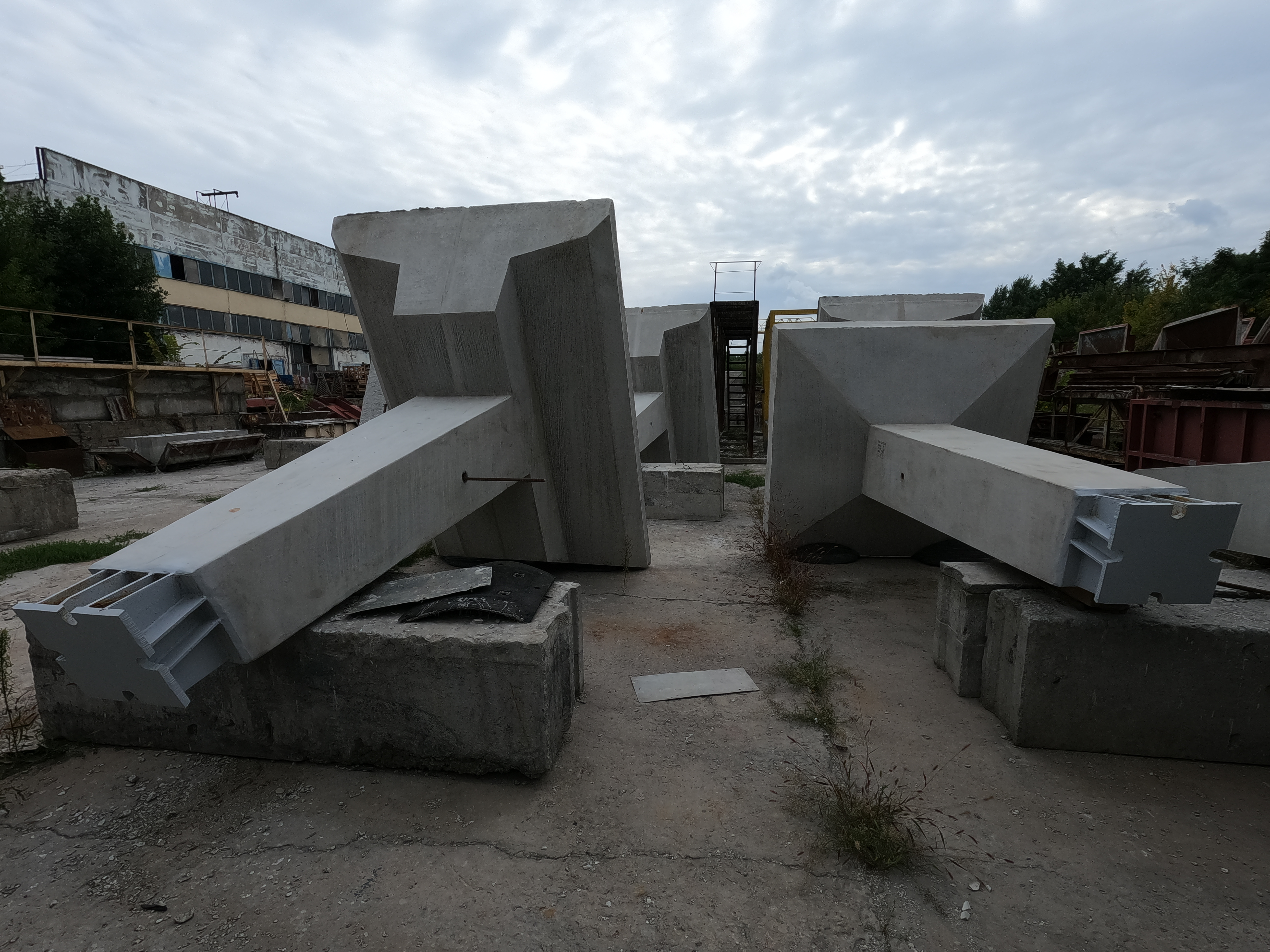

Ф3-А
Ф6-Ам / Ф3-Ам
Ф3-Ам

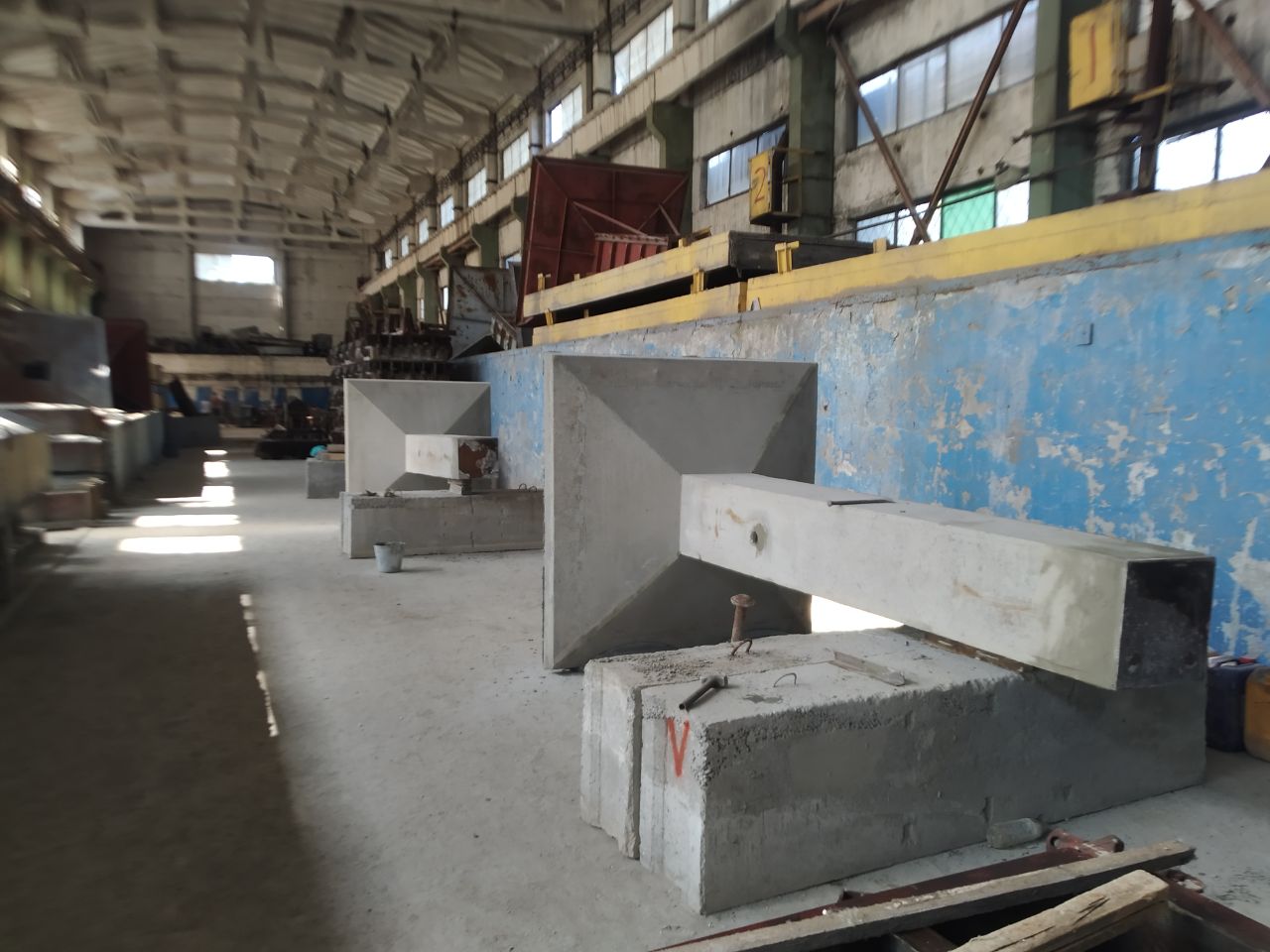

Ф2-2
Ф6-4

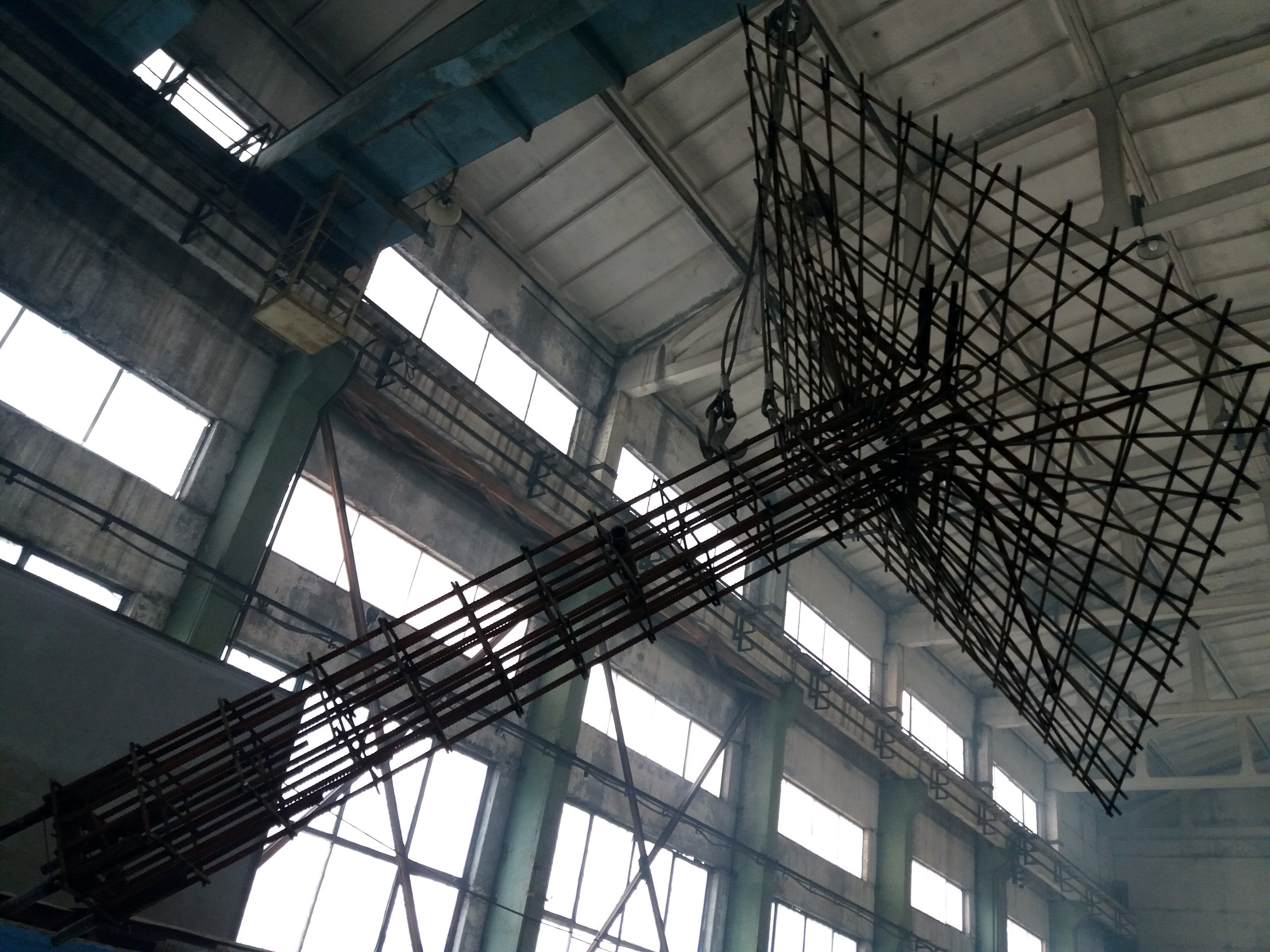

армокаркас Ф6-4
Ф2-2

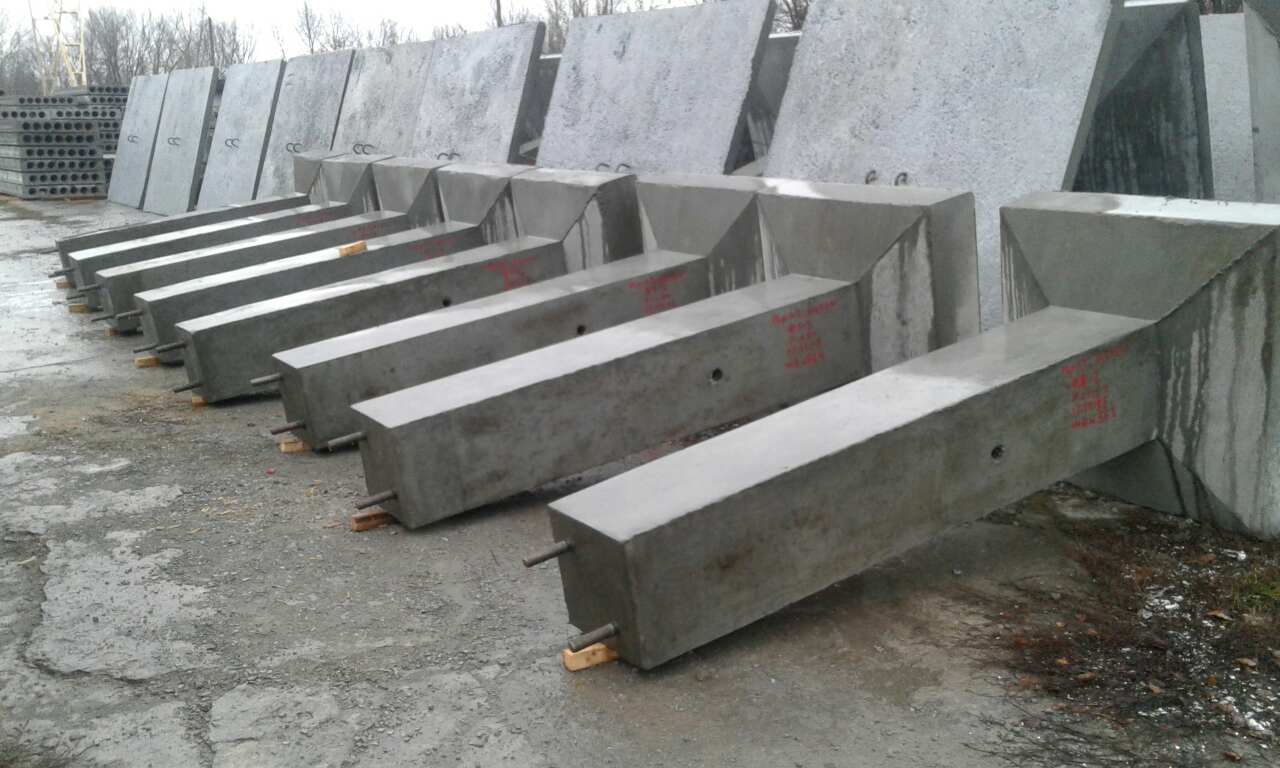

Ф6-Ам / Ф6-А
Ф 18-18
ФП 5А
| Найменування продукції | Размір | Об'єм | Вага | Ціна з ПДВ |
| Фундаменти линії електромережі | ||||
| Типу ФП 6-4 | 5000*2700*2700 | 2,69 | 6,7 | |
| Типу ФП-5А-350 | 5400*2700*2700 | 3 | 7,5 | |
| Типу Ф 6-4 | 3800*2700*2700 | 2,24 | 5,6 | 52048 |
| Типу Ф 5-4 | 3200*2400*2400 | 1,79 | 4,48 | 43078 |
| Типу Ф 4-4 | 2700*2100*2100 | 1,43 | 3,4 | 32788 |
| Типу Ф 4-2 | 2700*2100*2100 | 1,36 | 3,4 | |
| Типу Ф 3-2 | 2700*1800*1800 | 1,19 | 2,9 | 23680 |
| Типу Ф 2-2 | 2700*1500*1500 | 0,94 | 2,4 | 16900 |
| Типу Ф 1-2 | 3700*1200*1200 | 0,59 | 1,5 | |
| Типу Ф-5А-350 | 3400*2700*2700 | 2,5 | 6,5 | |
| Типу Ф-4-А | 3400*2400*2400 | 2 | 5 | |
| Типу Ф-2А | 3200*1800*1800 | 1,2 | 3 | |
| Типу Ф-6АМ | 3400*3000*2020 | 2,66 | 6,9 | 75700 |
| Типу Ф-5АМ-350 | 3115*2700*2700 | 2,5 | 6,25 | 68260 |
| Типу Ф-3Ам | 2715*2100*2100 | 1,7 | 4,3 | 45700 |
| Типу ФС-1А-350 | 3400*3000*2020 | 2,7 | 6,9 | |
| Типу ФС-1АМ-350 | 3115*3000*2020 | 2,7 | 6,5 | |
|
№ п/п
|
Найменування продукції
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| длина | ширина | высота | ||||||
| Фундаменти | ||||||||
| 1 | ФН 7-2П | 3500 | 1800 | 800 | 200 | 5,040 | 450,0 | 12,600 |
|
№ п/п
|
Найменування продукції
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| t | b | h | ||||||
| Фундаменти під анкерно-вуглові опори | ||||||||
| 1 | Ф-1А | 1500 | 400 | 3200 |
400
|
1,05 | 257,4 | 2,7 |
| 2 | Ф-2А | 1800 | 400 | 3200 | 1,25 | 278,4 | 3,200 | |
| 3 | Ф-3А | 2100 | 400 | 3400 | 1,70 | 455(566) | 4,300 | |
| 4 | Ф-4А | 2400 | 400 | 3400 | 2,00 | 533(654) | 5,000 | |
| 5 | Ф-5А | 2700 | 450 | 3400 | 2,50 | 643(764) | 6,500 | |
| 6 | Ф-3АМ | 2100 | 400 | 3115 | 1,70 | 320,66 | 4,300 | |
| 7 | Ф-4АМ | 2400 | 400 | 3115 | 2,00 | 405,32 | 5,000 | |
| 8 | Ф-5АМ | 2700 | 450 | 3115 | 2,50 | 513,33 | 6,250 | |
|
№ п/п
|
Найменування продукції
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| Длина (L) | Ширина (B) | Висота (Н) | ||||||
| Фундаменти під анкерно-вуглові опори | ||||||||
| 1 | Ф 18.18 | 1800 | 1800 | 3200 | 400 | 1,20 | 353,8 | 3,0 |
|
№ п/п
|
Найменування продукції
|
Склад виробу
|
Кіль-кість
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| t | b | h | ||||||||
| Фундаменти составні | ||||||||||
|
1
|
ФС1-А
|
Ф-6А | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 541,51 | 6,64 |
| ПН-1А | 2 | 1700 | 3000 | 380 | 300 | 0,76 | 203 | 1,9 | ||
|
2
|
ФС2-А
|
Ф-6А | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 541,51 | 6,64 |
| ПН2А | 2 | 2200 | 3000 | 380 | 300 | 0,97 | 243 | 2,4 | ||
|
3
|
ФС1-АМ
|
Ф-6АМ | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 561 | 6,64 |
| ПН-1А | 2 | 1700 | 3000 | 380 | 300 | 0,76 | 203 | 1,9 | ||
|
4
|
ФС2-АМ
|
Ф-6АМ | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 561 | 6,64 |
| ПН-2А | 2 | 2200 | 3000 | 380 | 300 | 0,97 | 243 | 2,4 | ||
|
№ п/п
|
Найменування продукції
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| t | b | h | ||||||
| Фундаменти під проміжні опори | ||||||||
| 1 | Ф 1-2 | 1200 | 300 | 2700 |
400
|
0,63 | 81,1 | 1,5 |
| 2 | Ф 2-2 | 1500 | 400 | 2700 | 0,98 | 93,3 | 2,4 | |
| 3 | Ф 3-2 | 1800 | 400 | 2700 | 1,19 | 126,6 | 2,9 | |
| 4 | Ф 4-2 | 2100 | 400 | 2700 | 1,43 | 269,9 | 3,4 | |
| 5 | Ф 4-4 | 2100 | 400 | 2700 | 1,43 | 287,7 | 3,4 | |
| 6 | Ф 5-2 | 2400 | 400 | 3200 | 1,80 | 333,7 | 4,5 | |
| 7 | Ф 5-4 | 2400 | 400 | 3200 | 1,80 | 351,7 | 4,5 | |
| 8 | Ф 6-2 | 2700 | 450 | 3200 | 2,277 | 370,28 | 5,69 | |
| 9 | Ф 6-4 | 2700 | 450 | 3200 | 2,277 | 387,28 | 5,69 | |
