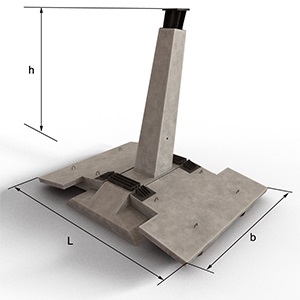

Складова Фундаменту ФС1-А, ФС2-А, ФС1-Ам та ФС2-Ам . Конструкція складається із Фундаменту Ф6-А або Ф6-Ам та двох навісних плит ПН1-А або ПН2-А.
ПН1-А
Ф6-Ам / Ф6-А
1/4
|
№ п/п
|
Найменування продукції
|
Склад виробу
|
Кіль-кість
|
Розмір (мм) |
Марка бетону
|
О'єм (м³)
|
Вага сталі (кг)
|
Вага виробу (тн)
|
||
| t | b | h | ||||||||
| Фундаменти составні | ||||||||||
|
1
|
ФС1-А
|
Ф-6А | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 541,51 | 6,64 |
| ПН-1А | 2 | 1700 | 3000 | 380 | 300 | 0,76 | 203 | 1,9 | ||
|
2
|
ФС2-А
|
Ф-6А | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 541,51 | 6,64 |
| ПН2А | 2 | 2200 | 3000 | 380 | 300 | 0,97 | 243 | 2,4 | ||
|
3
|
ФС1-АМ
|
Ф-6АМ | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 561 | 6,64 |
| ПН-1А | 2 | 1700 | 3000 | 380 | 300 | 0,76 | 203 | 1,9 | ||
|
4
|
ФС2-АМ
|
Ф-6АМ | 1 | 2020 | 2900 | 3115 | 400 | 2,66 | 561 | 6,64 |
| ПН-2А | 2 | 2200 | 3000 | 380 | 300 | 0,97 | 243 | 2,4 | ||
